阿拉善鑄鐵壓濾機
生產廠家：泊頭市賽騰鑄造機械有限公司
咨詢電話：13230795990
鑄鐵壓濾機的優點：耐高溫、過濾壓力大、操作簡單、占地面積小、使用壽命長、主要適用于高溫、粘度大的物料過濾、不含塑化劑是食品行業的理想設備。
鑄鐵板框壓濾機是由、壓濾機機架、液壓系統、濾板濾框、電柜系統組成的。
1、壓緊板又稱頭板，其主要功能：（1）與止推板一起壓緊濾板，使濾板的各個濾室形成密封。（2）松開時與濾板拉開約1000-1500mm的距離（由接近開關采集拉開距離信號），用作壓濾機開框卸料的空間。（3）需要頭端入料的壓濾機，在壓緊板上設置入料口。壓緊板部分通過其兩側的滾輪，放置在兩主梁的道軌中間，平面朝向止推板平面，另一面與油缸活塞桿連接?；钊麠U帶動其在主梁上做往復運動，以實現對濾板的合攏、壓緊與松開。
2、液壓缸部分由液壓缸缸體、活塞、活塞桿、密封圈、導向套、支撐環、前后端蓋、前后腔接口、電接點壓力表、放氣閥等件組成。液壓缸通過活塞桿、球面墊鐵與壓緊板聯接。電接點壓力表顯示油缸工作壓力，同時采集并反饋油缸壓力信號至PLC控制柜，用以實現油缸的自動保壓。放氣閥用作排除油缸內部氣體，以保證活塞桿平穩運行。
3、止推板又稱尾板，它與主梁及油缸部分共同組成壓濾機框架。它的主要功能：（1）與壓緊板一起壓緊濾板，使濾板形成各個密封濾室。（2）設置入料、吹風接口，對于需要設置暗流、壓榨、正反吹風功能的壓濾機，回水管及風管接口也設置在止推板上。
4、濾板部分又稱過濾元件，由濾板組、濾布、把手、等元件組成。它放置在矩形框架內的止推板與壓緊板之間，通過濾板兩側的把手支撐在兩主梁道軌上。根據用途和使用環境不同，全部濾板壓緊后組成若干個密封濾室。濾布夾在濾板之間，周邊起密封墊作用，中間部分用做過濾物料；各個濾板的入料孔形成入料通道，與設置在壓緊板（前入料時）、止推板上的入料孔相通；當具有一定壓力的料漿經入料孔進入濾室后，顆粒物質被濾布截流在濾室內，濾液水則通過濾布的毛細孔滲濾出并經濾板上的流道和濾液孔流出；對于配有暗流濾板的壓濾機，濾板邊角上的4個孔形成濾液水回水通道，與止推板邊角上的回水孔相通，并由此排出濾液水；對于配有隔膜濾板的壓濾機，小型壓濾機一般是占用暗流濾板邊角上的一個孔作為壓榨風道，與止推板上的進風孔連接。
5、機架部分由：主梁、止推板總承、主梁支座總承、壓緊板總承、液壓缸總承、銘牌等組成。止推板總承、主梁支座總承、壓緊板總承、液壓缸總承與主梁裝配后組成一矩形框架?？蚣艿奈捕送ㄟ^止推板與止推板支座用螺栓聯接，止推板支座用地腳螺栓與基礎聯接，形成壓濾機的定位?？蚣艿念^端通過液壓缸支架兩支腿平放在油缸支座上，壓濾機壓緊時液壓缸與液壓缸支座有約5mm的滑動移動，以釋放主梁壓緊時的彈性伸長變形。液壓缸支座用地腳螺栓與地基基礎聯接固定。

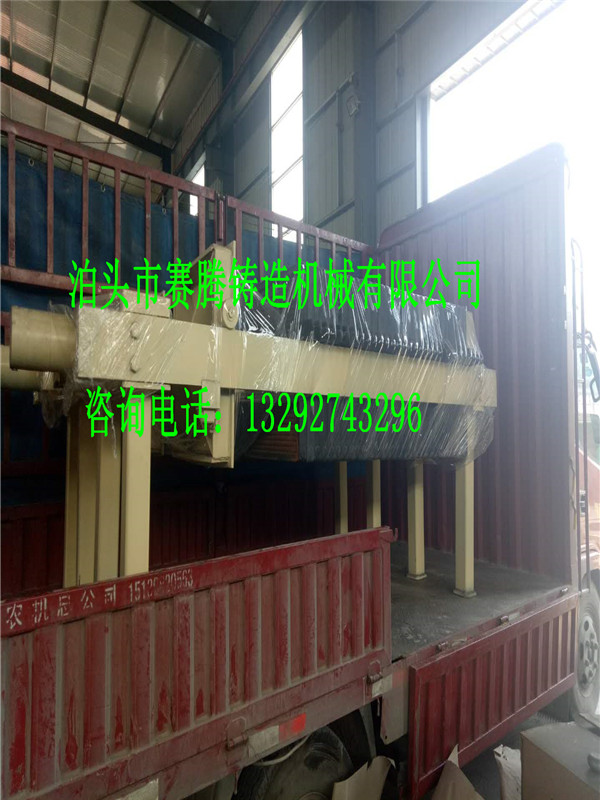

鑄鐵壓濾機圖片展示：
